Victron Energy Menič napätia s nabíjačkou MultiPlus -II 3000VA/70-32, 24V

Podrobný popis

Zariadenie MultiPlus zahŕňa menič a adaptívnu nabíjačku v jednom elegantnom prístroji.
Okrem kvalitného výkonného meniča napätie s čistou sínusovkou kombinuje funkcie adaptívneho nabíjania, hybridnej technológie PowerAssist, ultrarýchleho prepínača zdroja napájania - UPS a ďalšie technológie pre možnosť vytvorenia sofistikovaného napájacieho systému na mieru.

Menič obsahuje robustný toroidný transformátor, ktorý preukazuje svoju spoľahlivosť v meničoch Victron Energy už mnoho rokov. Je odolný proti skratu a chránený proti prehriatiu, či už v dôsledku preťaženia alebo vysokej teploty okolia. Disponuje vysokým špičkovým výkonom, ktorý je potrebný pri spustení záťaží, ako sú výkonné spínané zdroje, halogénové lampy alebo elektrické náradie. Menič má kompaktný kovový kryt s atraktívnym dizajnom.

Programovateľné relé
MultiPlus je vybavený programovateľným relé, ktoré v predvolenom nastavení je nastavené ako poplachové relé, prípadné môže byť naprogramované napríklad ako štartovacie relé pre generátor atď. Nastavenie sa vykonáva cez PC.

1x AC vstup a 2x AC výstup (skrutkové terminály)
Menič disponuje jedným AC vstupom (rozvodná sieť, generátor) a dvoma AC výstupmi. Hlavný výstup AC1 zaisťuje dodávky energie pre pripojené spotrebiče bez prerušenia aj v prípade výpadku (< 20 milisekúnd) distribučnej siete alebo generátora. Výstup AC2 zaisťuje napájanie iba vtedy, keď je napájaný AC vstup (sieť/generátor). Uplatní sa pre spotrebiče s veľkým príkonom napr. vykurovacie teleso, ktoré by rýchlo vybili batérie.

PowerControl – nastavenie maximálneho prúdu generátora alebo externého zdroja. Prístroj zohľadní ďalšie spotrebiče na striedavý prúd a využije všetok prebytok na nabíjanie a tým zabráni preťaženiu generátora alebo externého zdroja napájania.

PowerAssist - doplnenie výkonu alternatívneho zdroja (obmedzená/nestála el. prípojka alebo generátor) z batérie. Tam, kde je špičkový výkon vyžadovaný iba po obmedzenú dobu, je možné pomocou tejto funkcie znížiť veľkosť potrebného generátora alebo naopak táto funkcia umožní dosiahnuť krátkodobý vysoký výkon napr. z obvykle prúdovo obmedzeného pobrežného spojenia. Hneď ako sa záťaž zníži, použije sa prebytočný výkon na opätovné nabitie batérie.

Paralelná a trojfázová prevádzka - až 6 meničov môže pracovať paralelne na dosiahnutie vyššieho výkonu. Prevádzka v trojfázovej konfigurácii je tiež možná. Bližšie informácie nájdete v návode.

Režimy na zníženie spotreby energie AES a "Search mode" umožňujú zníženie vlastnej spotreby prístroja o 20% respektíve 70% pri nízkom zaťažení alebo chode meniča naprázdno.

Nastavenie parametrov meniča a monitoring sa vykonáva pomocou PC komunikačného rozhrania MK3-USB (voliteľné príslušenstvo). Niektoré základné nastavenia je možné vykonávať na zariadení aj pomocou DIP prepínačov.

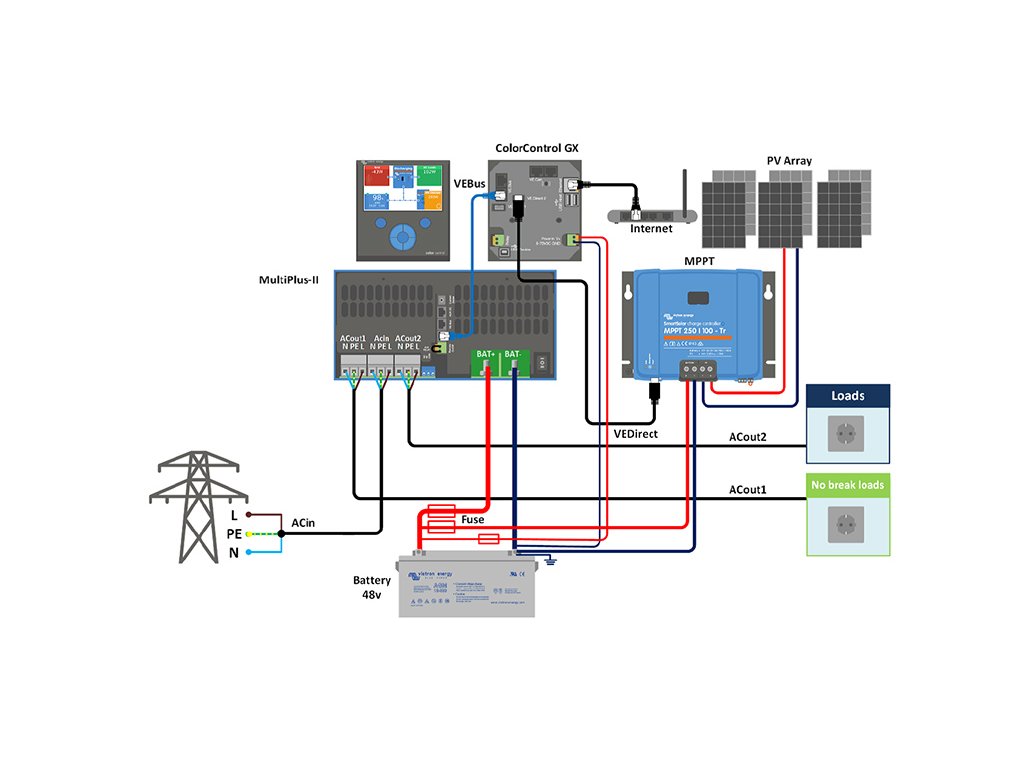

Príklad z mnohých možných zapojení viď. priložená obrázková schéma - Fotovoltaické panely vyrábajú energiu, ktorá je pomocou solárneho regulátora ukladaná do batérie jednosmerný DC prúd). Menič/nabíjač MultiPlus odoberá energiu z batérie, premieňa ju na striedavý AC prúd pre napájanie 230 V spotrebičov (funkcia meniča). V prípade nedostatku energie v batérii (málo solárnej energie) alebo v prípade preťaženia meniča (príliš veľký odber energie spotrebičmi) odoberá MultiPlus energiu zo siete. K odpojeniu siete dôjde pri dobití batérie na určitú prednastavenú úroveň alebo pri odznení preťaženia. Funkciu nabíjania batérie je možné úplne zakázať. K dodávkam vyrobenej energie do siete nedochádza. Je možné realizovať aj trojfázové systémy.

Technické parametre a normy nájdete v priloženom dátovom liste.

Kompletné technické informácie v anglickom jazyku: montážne rozmery, schémy zapojenia, software a ďalšie nájdete na webe výrobcu Victron Energy.
