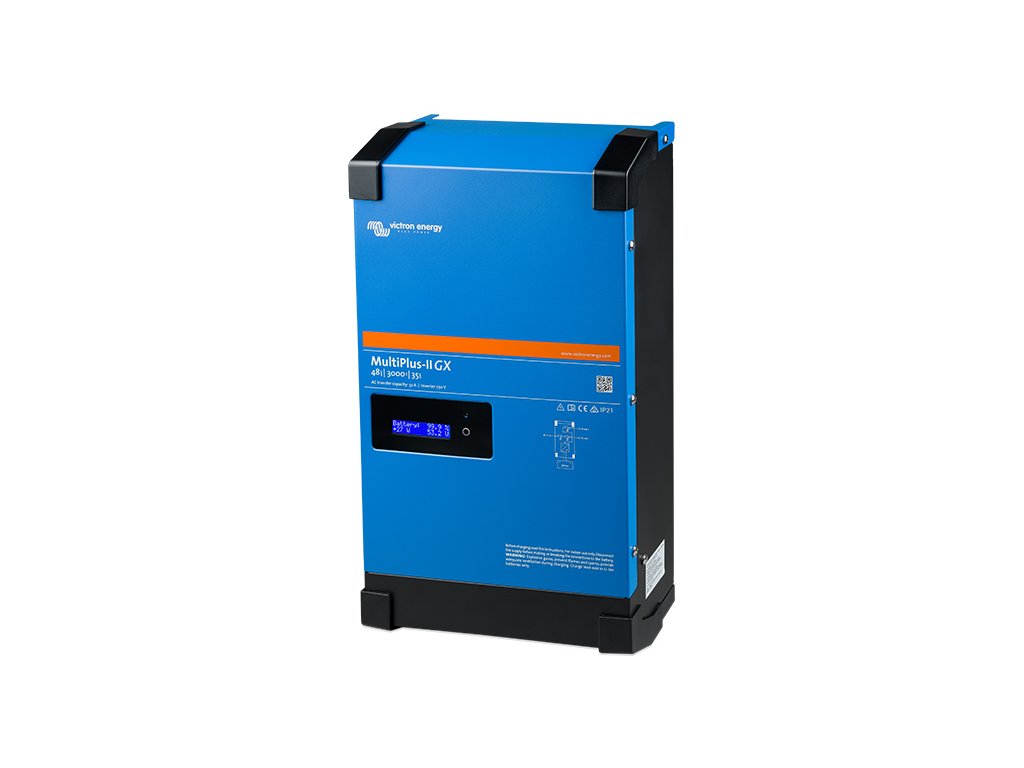

Victron Energy Menič napätia s nabíjačkou MultiPlus -II 3000VA/35-32 GX, 48V

Podrobný popis

Zariadenie MultiPlus zahŕňa menič a adaptívnu nabíjačku v jednom elegantnom prístroji.
Okrem kvalitného výkonného meniča napätie s čistou sínusovkou kombinuje funkcie adaptívneho nabíjania, hybridnej technológie PowerAssist, ultrarýchleho prepínača zdroja napájania - UPS a ďalšie technológie pre možnosť vytvorenia sofistikovaného napájacieho systému na mieru.

MultiPlus-II GX oproti MultiPlus II navyše obsahuje rozhranie GX a displej 2 x 16 znakov
Na displeji sa zobrazujú parametre batérie, meniča a solárneho regulátora. K rovnakým parametrom je možné pristupovať cez aplikáciu pomocou smartfónu, alebo iného zariadenia podporujúceho Wi-Fi.
Integrované zariadenie GX (obdoba zariadenia Venus GX, iba integrované priamo v jednotke) zahŕňa:

• Rozhranie BMS.Can
• USB port
• Ethernetový port
• Port VE.Direct

Menič obsahuje robustný toroidný transformátor, ktorý preukazuje svoju spoľahlivosť v meničoch Victron Energy už mnoho rokov. Je odolný proti skratu a chránený proti prehriatiu, či už v dôsledku preťaženia alebo vysokej teploty okolia. Disponuje vysokým špičkovým výkonom, ktorý je potrebný pri spustení záťaží, ako sú výkonné spínané zdroje, halogénové lampy alebo elektrické náradie. Menič má kompaktný kovový kryt s atraktívnym dizajnom.

Programovateľné relé
MultiPlus je vybavený programovateľným relé, ktoré v predvolenom nastavení je nastavené ako poplachové relé, prípadné môže byť naprogramované napríklad ako štartovacie relé pre generátor atď. Nastavenie sa vykonáva cez PC.

1x AC vstup a 2x AC výstup (skrutkové terminály)
Menič disponuje jedným AC vstupom (rozvodná sieť, generátor) a dvoma AC výstupmi. Hlavný výstup AC1 zaisťuje dodávky energie pre pripojené spotrebiče bez prerušenia aj v prípade výpadku (< 20 milisekúnd) distribučnej siete alebo generátora. Výstup AC2 zaisťuje napájanie iba vtedy, keď je napájaný AC vstup (sieť/generátor). Uplatní sa pre spotrebiče s veľkým príkonom napr. vykurovacie teleso, ktoré by rýchlo vybili batérie.

PowerControl – nastavenie maximálneho prúdu generátora alebo externého zdroja. Prístroj zohľadní ďalšie spotrebiče na striedavý prúd a využije všetok prebytok na nabíjanie a tým zabráni preťaženiu generátora alebo externého zdroja napájania.

PowerAssist - doplnenie výkonu alternatívneho zdroja (obmedzená/nestála el. prípojka alebo generátor) z batérie. Tam, kde je špičkový výkon vyžadovaný iba po obmedzenú dobu, je možné pomocou tejto funkcie znížiť veľkosť potrebného generátora alebo naopak táto funkcia umožní dosiahnuť krátkodobý vysoký výkon napr. z obvykle prúdovo obmedzeného pobrežného spojenia. Hneď ako sa záťaž zníži, použije sa prebytočný výkon na opätovné nabitie batérie.

Paralelná a trojfázová prevádzka - až 6 meničov môže pracovať paralelne na dosiahnutie vyššieho výkonu. Prevádzka v trojfázovej konfigurácii je tiež možná. Bližšie informácie nájdete v návode.

Režimy na zníženie spotreby energie AES a "Search mode" umožňujú zníženie vlastnej spotreby prístroja o 20% respektíve 70% pri nízkom zaťažení alebo chode meniča naprázdno.

Nastavenie parametrov meniča a monitoring sa vykonáva pomocou PC komunikačného rozhrania MK3-USB (voliteľné príslušenstvo). Niektoré základné nastavenia je možné vykonávať na zariadení aj pomocou DIP prepínačov.

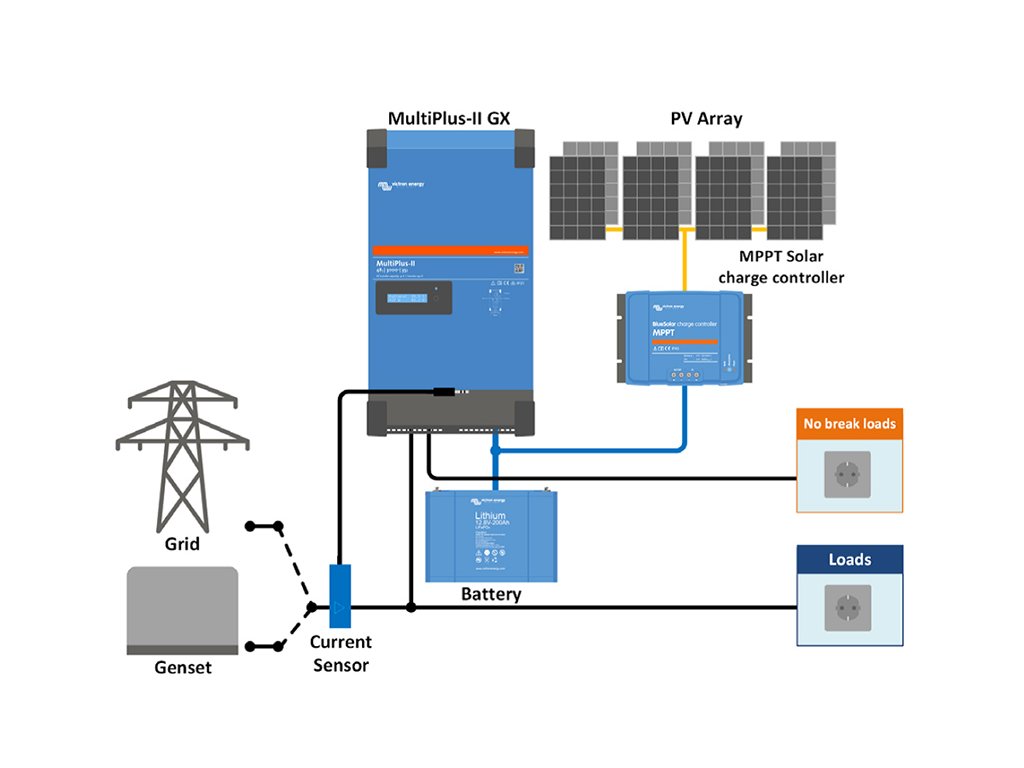

Príklad z mnohých možných zapojení viď. priložená obrázková schéma - Koncepcia hybridného solárneho systému ESS (Energy Storage System) - DC-coupling koncepcia s použitím MPPT solárneho regulátora s umiestnením nezálohovaných spotrebičov mimo MultiPlus-II GX a za použitia prúdového čidla. Nezálohované spotrebiče nie sú napojené na AC výstup, ale na AC vstup. Je použitý prúdový snímač (merací rozsah 0-35A). Spotrebiče na AC out-1 sú napájané prednostne z fotovoltaiky a/alebo batérie, v prípade nedostatku tejto energie alebo preťaženia meniča aj zo siete. V prípade výpadku siete sú napájané z fotovoltaiky a/alebo batérie (ak je tu energia dostupná a nie je preťažený menič). Spotrebiče na AC-out2 sú tiež napájané prednostne z fotovoltaiky a/alebo batérie (cez AC vstup), v prípade nedostatku tejto energie alebo preťaženia meniča aj zo siete. V prípade výpadku siete nie sú tieto spotrebiče napájané (nezálohované spotrebiče). Fotovoltika pri výpadku siete vyrába energiu.

Kompletné technické informácie v anglickom jazyku: montážne rozmery, schémy zapojenia, software a ďalšie nájdete na webe výrobcu Victron Energy.
